Projektbeskrivning

#2 | Dränering mellan 2 kofferdammar

Water-Gate © installation med flödesavledning med rör av typen ECOPAL ©. Uppströms vy.

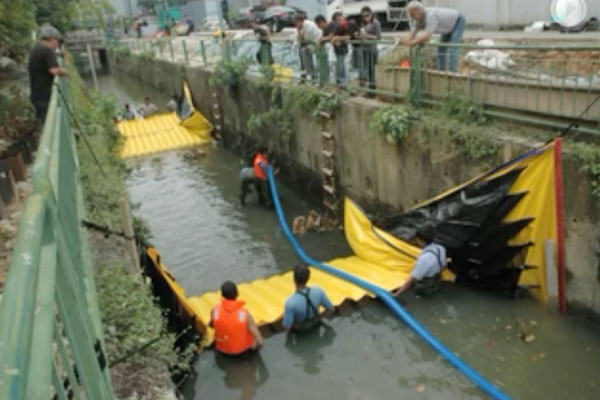

Water-Gate ©-installation i en kanal med två kofferdammar från topp till svans. Torkning av mellansektionen med Grundfos pumpning.
Installation av två Water-Gate ©-kofferdammar mot svans med bypassrör placerat på de flexibla dammarna.

Kanaler, vallgravar, små floder: med denna installation kan stora ytor dräneras med reducerad total längd.

Denna typ av installation rekommenderas för smala, svagt sluttande vattendrag. De flexibla kofferdammarna installeras genom att placera gångjärnen ”rygg mot rygg”.

Ta bort flodslammet / vasen
Det är absolut nödvändigt att rengöra botten av floden, där kofferdammarna kommer att placeras, annars finns det en risk att deras stabilitet äventyras vid fyllning (hydrostatiskt tryck). Om friktionskrafterna mellan bakgrunden och marken är otillräckliga kan dammen börja glida.

cofferdam flodkanal nedströms uppströms installation

Installationsmetoder beroende på vattendragstyp

  1. Installation i vitt vatten
    Vi installerar först uppströms cofferdam (se fall #1, vertikal cofferdam). Nedströms kassan kan i allmänhet vara lägre. Uppströmsflödet kan avledas genom ett rör som läggs under de flexibla kofferdammarna eller genom pumpar.
  2. Installation i stillastående vatten
    I lugnt vatten placeras kofferdammarna genom att förankra framkanten till botten av vattnet. Förtöjning görs med hjälp av insatser placerade i metallringarna på framkanten för att förhindra att duken rör sig tills kofferdammen är helt trycksatt genom pumpning.
Test av en flexibel Water-Gate-kista © WA-50 av tjeckisk civil säkerhet
Water-Gate © flexibla dammar arrangerade över två väggar. Hydrostatiskt tryck appliceras på duken mot väggarna när den appliceras på marken.
Water-Gate © flexibel damm som lutar sig mot en vägg. Framkanten är fixerad med en bräda för att minska läckage när vattnet fylls.

Avvattning / utmattning av byggarbetsplatsen

I praktiken finns det i allmänhet tre faser.

  1. I början, mycket gradvis minskning av nivån på det område som ska avvattnas. Kofferdammen är endast delvis pressad mot marken, vattentätningen är partiell, därav vikten av bra ballastning i framkanten.
  2. Då accelererar nivån i nivån när kassan bygger upp tryck.
  3. Den sista tredjedelen är ofta den som kräver mer pumpkraft, speciellt om kofferdammens höjd är viktig och jorden är porös. Exsurgences kan förekomma i det område som ska torkas enligt principen / lagen för kommunicerande fartyg.
Innan pumpen flyter kofferdamduken på vattnet. Framkanten är fixerad på marken och ballastad.
Under pumpning ökar nivåskillnaden mellan uppströms och nedströms. Den flexibla dammen är under tryck. Den nedre duken följer gradvis botten av strömmen.
Utmattning av byggarbetsplatsen. Infiltrationen under kassan beror på jordens porositet och tryckskillnaden.
