Rénovation de berge en assec – Mali Graben (Ljubljana, Slovénie)
Cas 05
Mise en assec sur 150 m en courant parallèle avec batardeaux souples
Réfection de berge en milieu fluvial avec limitation des matières en suspension, en période sensible pour la faune aquatique.
Appui amont
Contexte Urbain
Parallèle au flux
Réduction des matières en suspension (MES)| Gestion des crues / inondation
Mise en assec en courant parallèle sur le Mali Graben
Contexte du projet
Le chantier se situe sur le Mali Graben, à Ljubljana (Slovénie), où une opération d’élargissement de berge vise à améliorer la capacité hydraulique du cours d’eau.
L’intervention se déroule en période hivernale, favorable hydrologiquement mais sensible en raison de la reproduction piscicole. Sans séparation hydraulique, les travaux auraient été impossibles.
Solution technique retenue

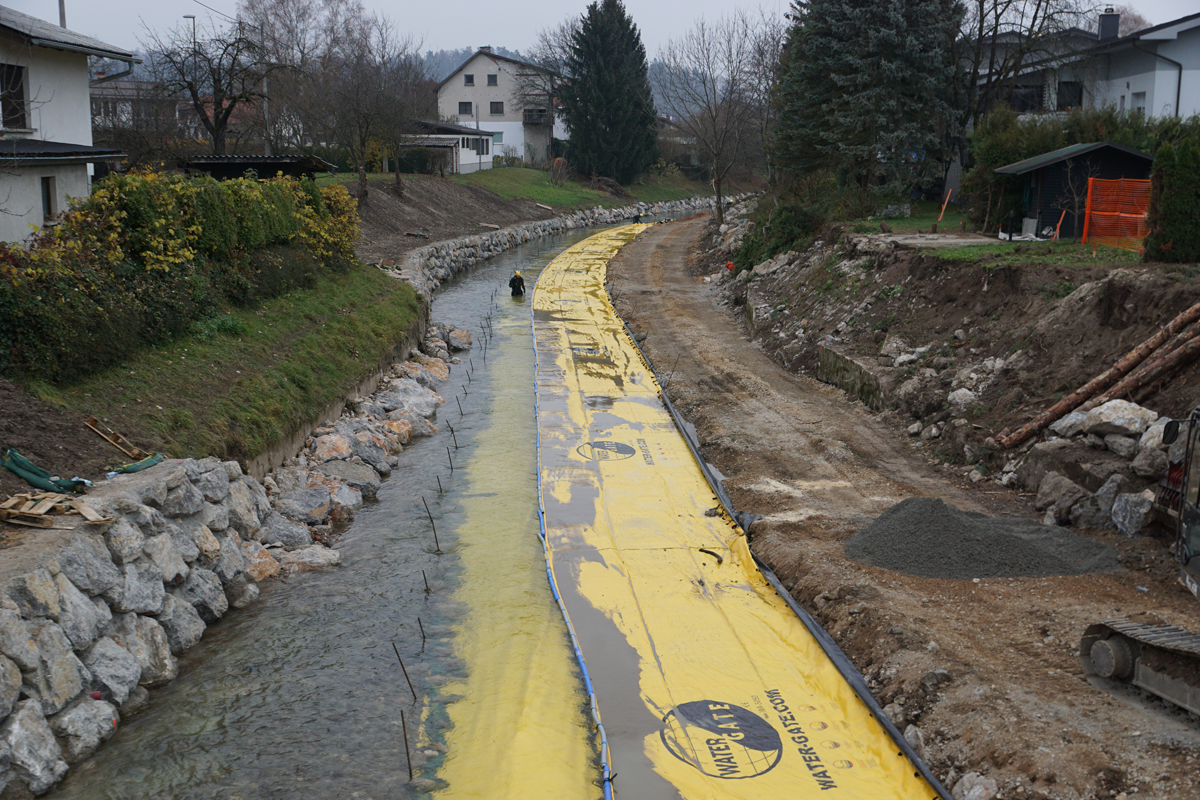

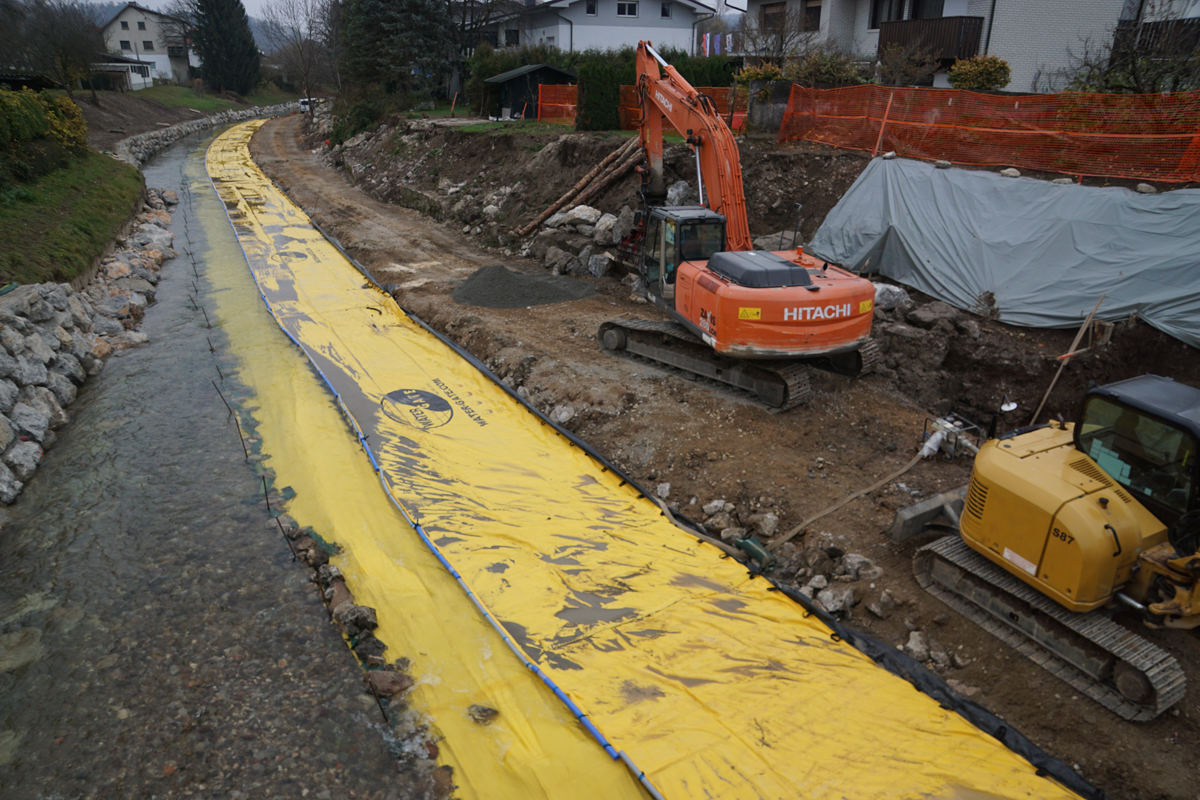

Un dispositif de 150 mètres de batardeaux souples Water-Gate© est installé en courant parallèle afin de réduire le lit actif et isoler la berge.
Le flux est maintenu dans une section réduite, permettant de travailler à sec sans perturber le fond du cours d’eau ni générer de matières en suspension.
Mise en oeuvre

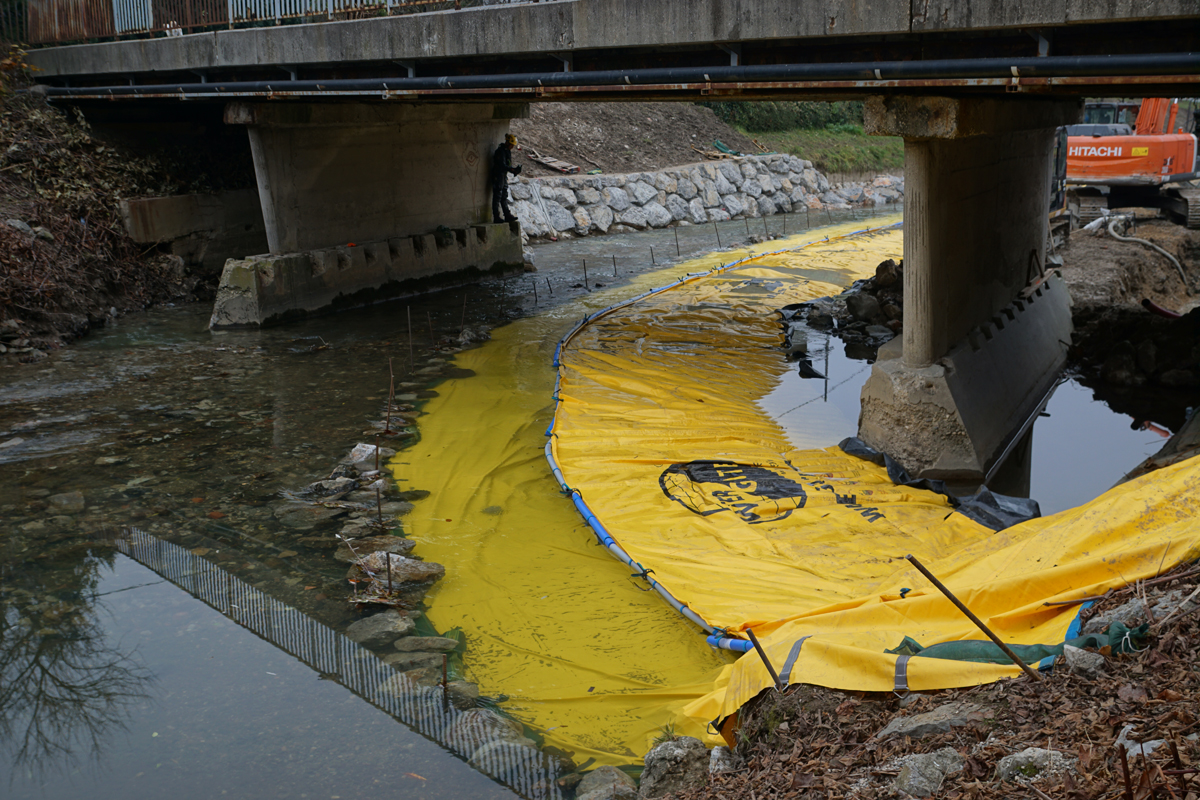

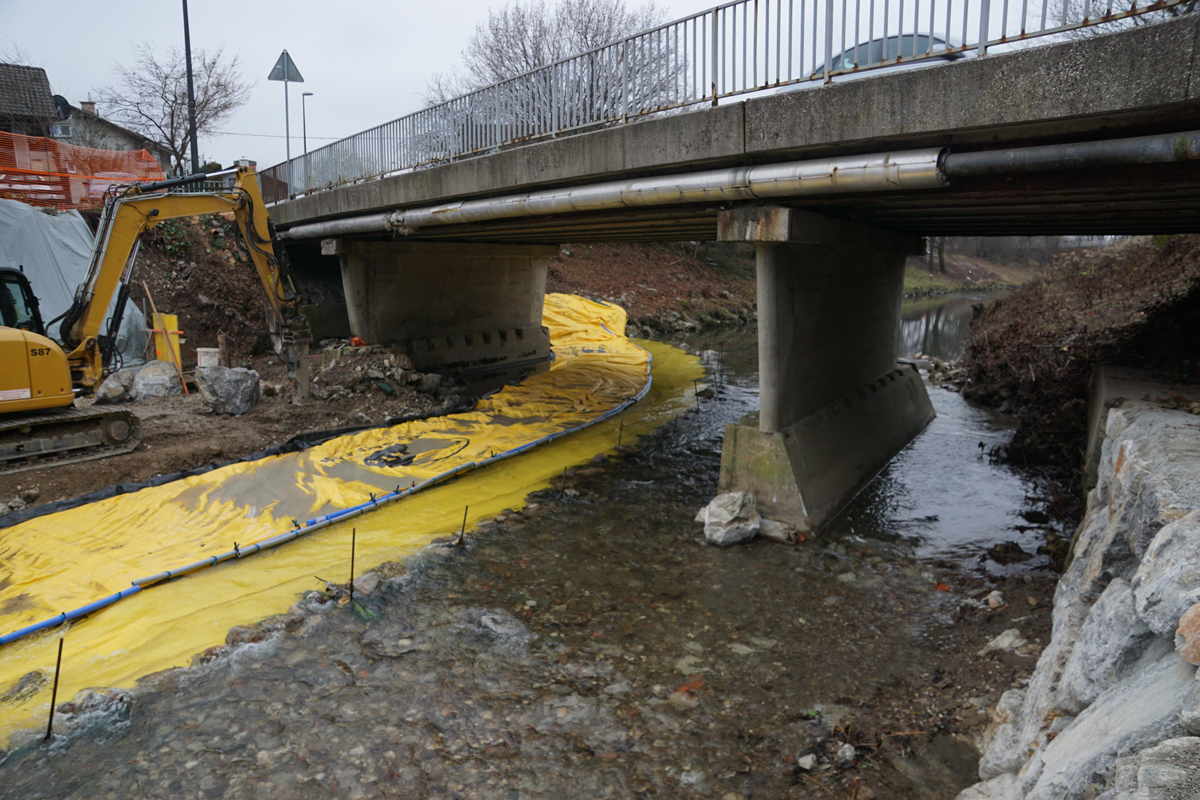

Les batardeaux sont assemblés par sections puis installés progressivement à l’aide d’un ponton flottant, servant de plateforme logistique et facilitant la mise en place sur toute la longueur du dispositif.

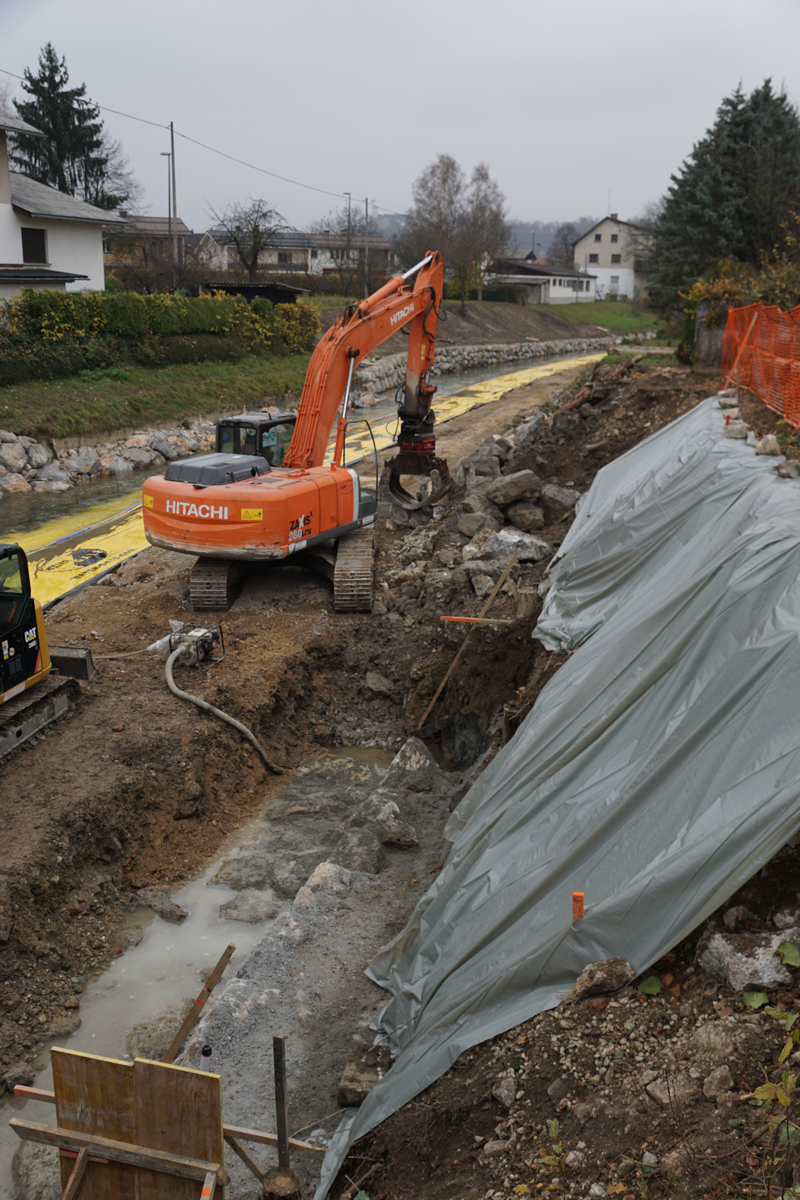

La réduction du lit actif entraîne une accélération du courant et des contraintes importantes, absorbées naturellement par le dispositif. L’assèchement de la zone s’effectue ensuite par gravité, sans recours au pompage.
Impacts et mesures environnementales

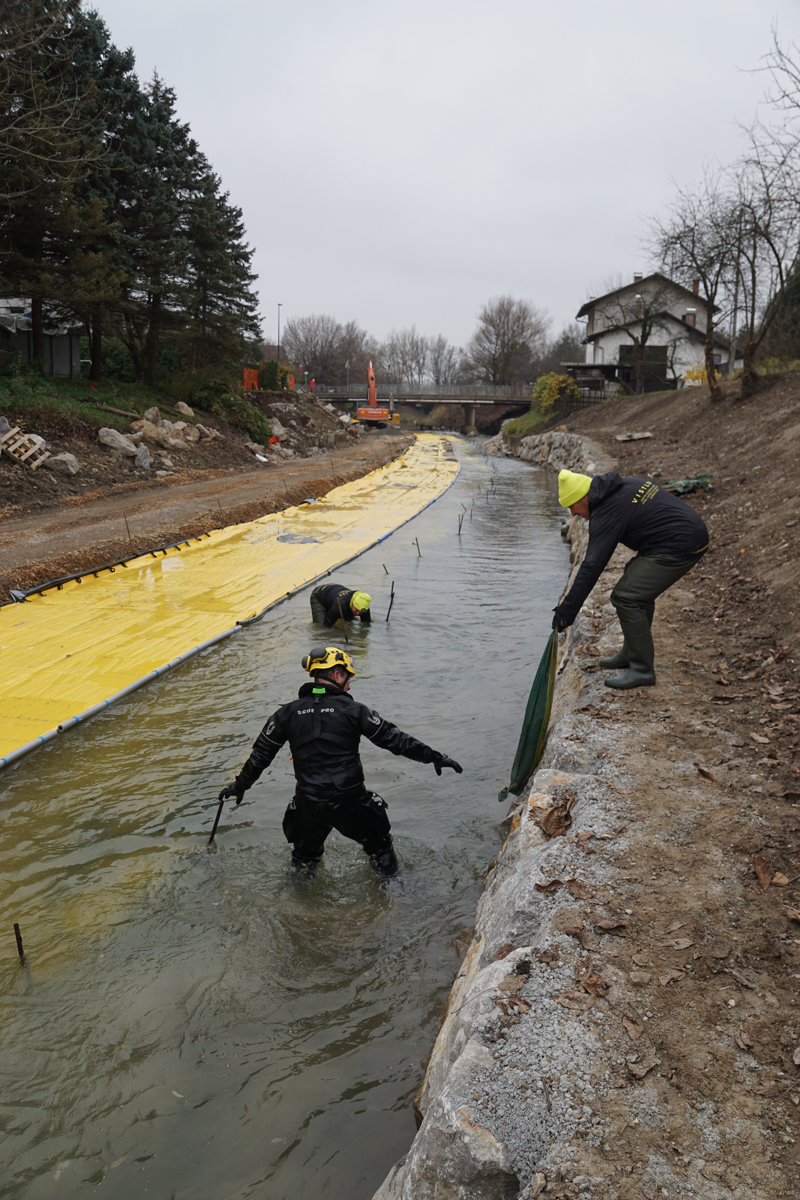

Le dispositif permet de réaliser les travaux sans perturber la reproduction piscicole et sans modifier le fond du cours d’eau.
La limitation des matières en suspension garantit le respect des contraintes environnementales sur toute la durée du chantier.
« Sans séparation hydraulique, les travaux auraient été impossibles à cette période. »

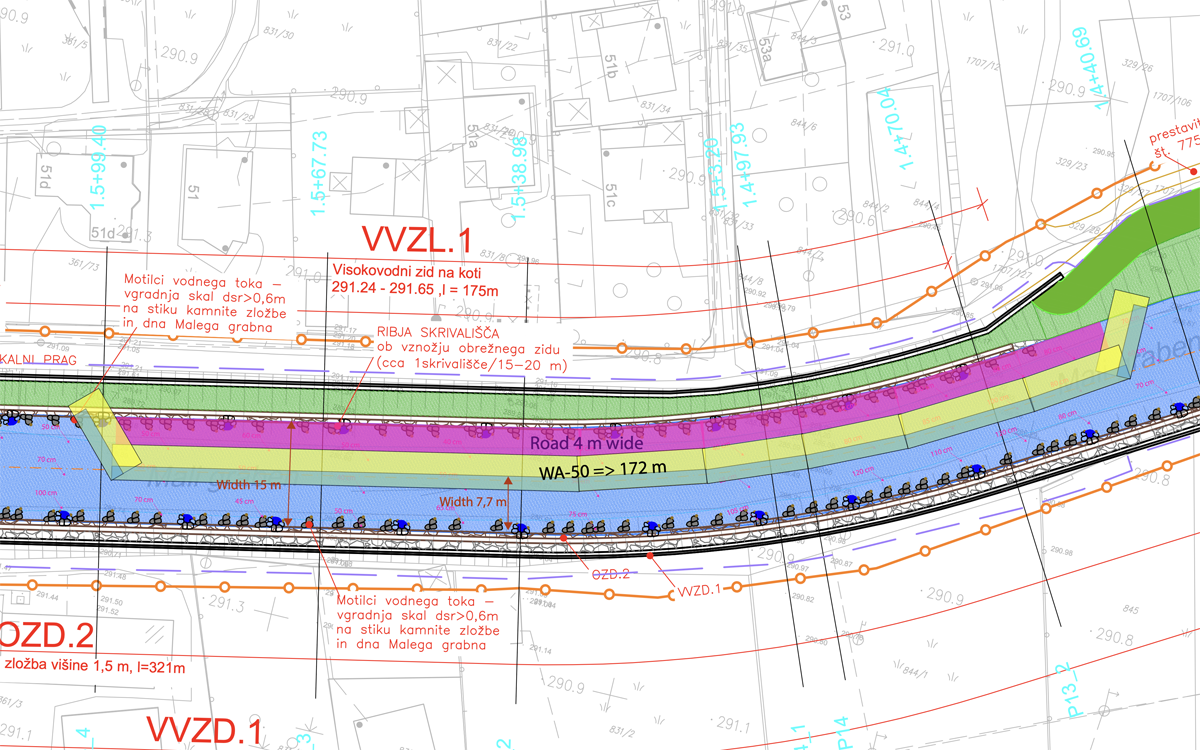

Schéma d’implantation du batardeau (en jaune) protégeant la piste d’accès installée dans le lit restreint du Mali Graben contre les crues.
Données techniques du chantier
Localisation
• Ljubljana (Ljubljana), Slovénie
• Cours d'eau : Mali Graben
• Contexte : Urbain
Dispositif
• Modèles : WA-5050 (x10)
• Longueur installée : 152.0 m
• Implantation : Parallèle au flux
• Blocage : Rochers / enrochements
Hydraulique
• Hauteur de rétention maximale installée : 127 cm
• Profondeur à l'installation : 60 cm
• Débit à l'installation : 4 m³/s
• Variation de niveau : Très forte
Gestion du flux
• Dérivation : Dérivation latérale partielle
• Pompes : aucune_gestion
Sol
• Nature du fond : Mixte
• Géométrie : Lit contraint / encaissé
• Pente : 1 – 3 % → marquée
• Contraintes d'accès : Accès facile
Environnement
• Objectif : Réduction des matières en suspension (MES), Gestion des crues / inondation
• Type de sensibilité : Période de reproduction piscicole
• Mesure environnementale :
Retour technique - MegaSecur
“La réduction du lit (×3 à ×4) accélère fortement le courant : la pression latérale augmente, d’où l’importance des appuis et du contrôle de la surverse.”
Équipe MegaSecur.Europe
Témoignage chantier
« Sans Water-Gate©, nous ne pouvions tout simplement pas intervenir. Les contraintes liées à la reproduction des poissons nous interdisent toute modification du lit de la rivière. En créant une séparation hydraulique, nous pouvons travailler au sec tout en respectant l’environnement. Le système fonctionne parfaitement. » — Matjaž Zupanc, CEO Hidrotehnik

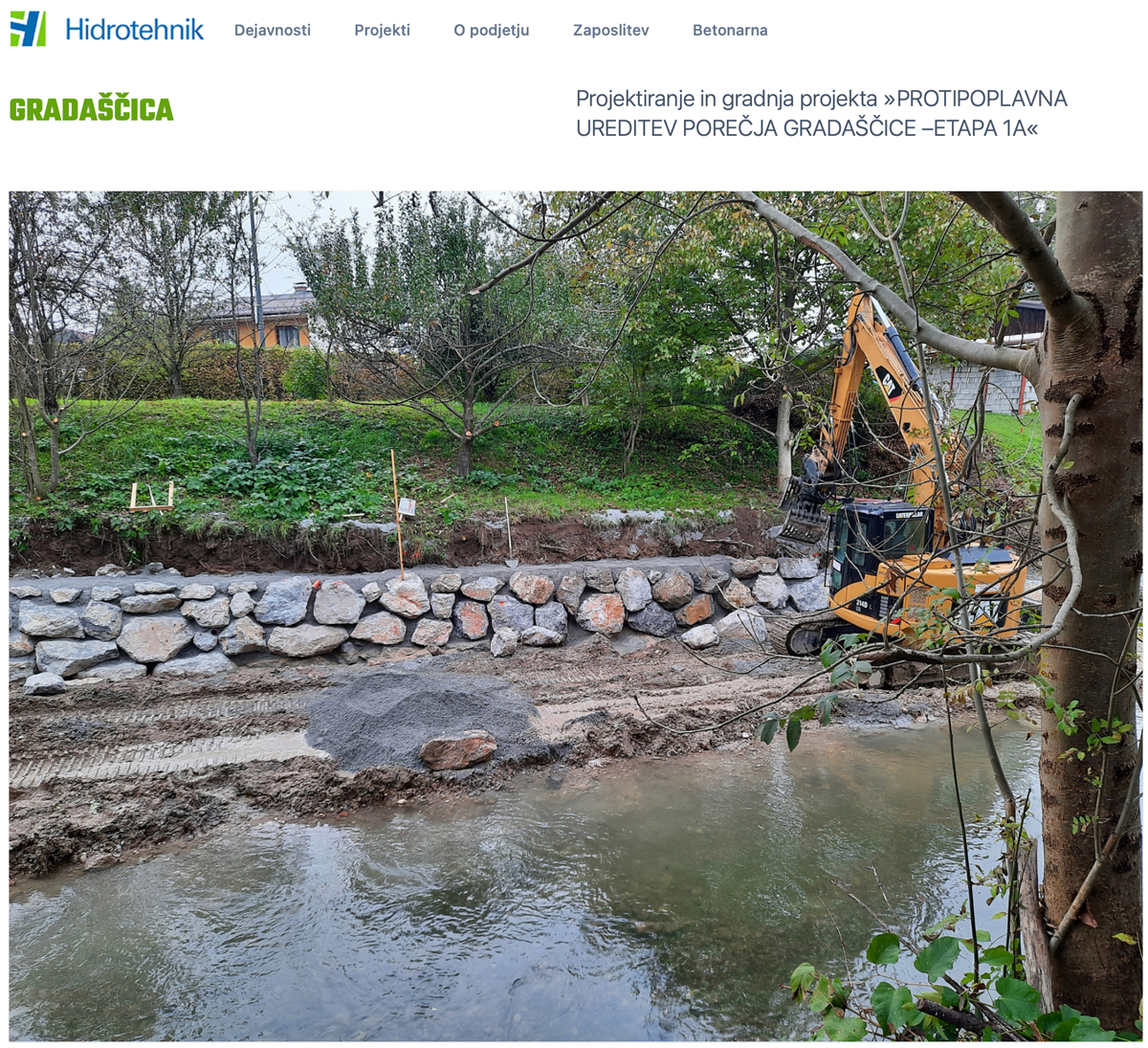

Chantier réalisé par : HIDROTEHNIK
