Mise en assec de la rivière Bienne à Morez (Jura)

Cas 01

Mise en assec d’un cours d’eau urbain avec dérivation temporaire pour travaux de renaturation.

Blocage avec dérivation

Contexte Urbain

Perpendiculaire au flux

Restauration de la continuité écologique

Effacement de seuil en rivière avec batardeau souple Water-Gate©

Contexte du projet

Chantier réalisé dans le cadre du programme de restauration de la Bienne (Parc naturel régional du Haut-Jura), visant l’effacement de seuil pour améliorer la continuité écologique.

Solution technique retenue

  • Mise en place d’un batardeau souple Water-Gate
  • Dérivation du flux par canalisation DN1200
  • Mise en assec de la zone de travaux

Mise en oeuvre

  • Installation par une équipe réduite, sans apport de matériaux lourds
  • Adaptation au profil du lit et contraintes urbaines
  • Mise en place rapide avec bonne étanchéité

Impacts et mesures environnementales

  • Réduction de la remise en suspension des matières (MES)
  • Protection de la faune aquatique (pêche de sauvegarde)
  • Limitation des impacts sur le milieu pendant les travaux

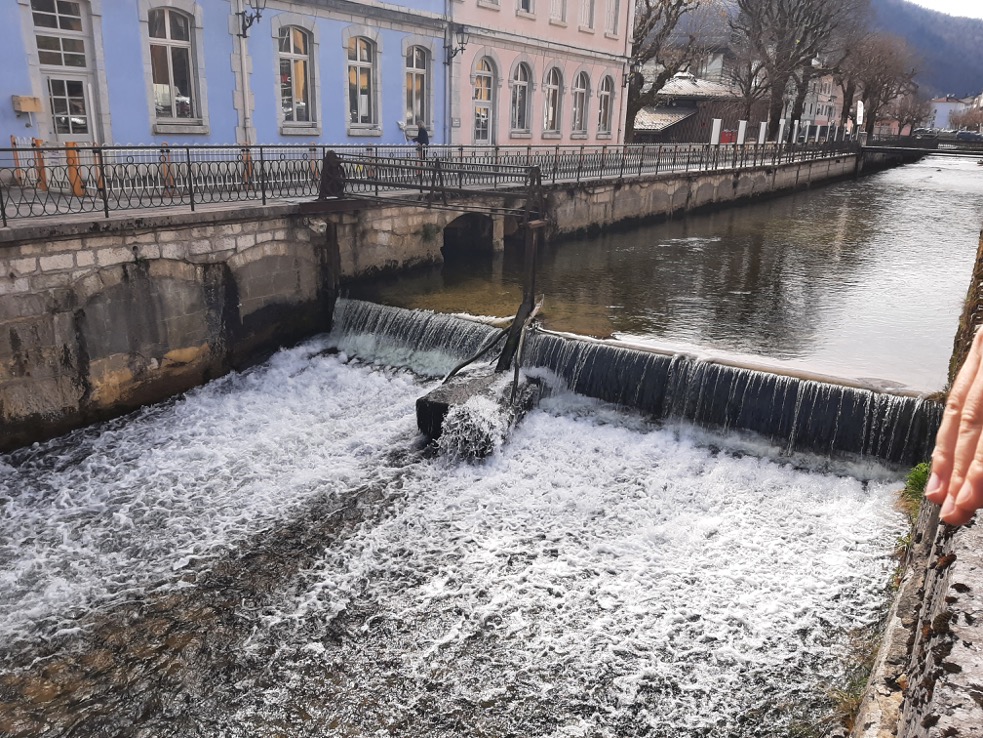

Ancien seuil hydraulique sur la rivière Bienne à Morez avant effacement pour restauration écologique

Seuil urbain ancien sur la Bienne à Morez, destiné à être effacé dans le cadre de la renaturation.

Voir les chantiers de type canal

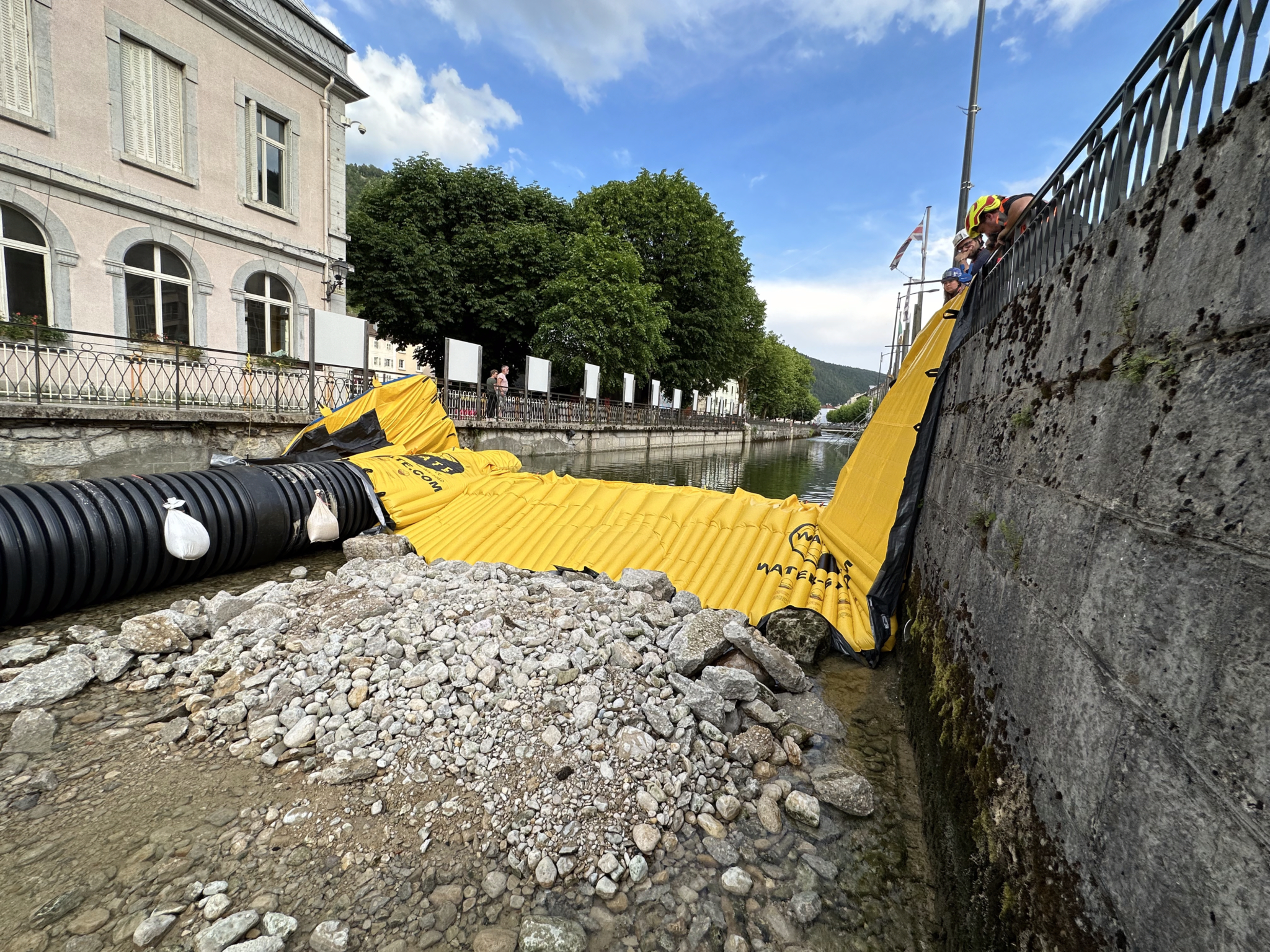

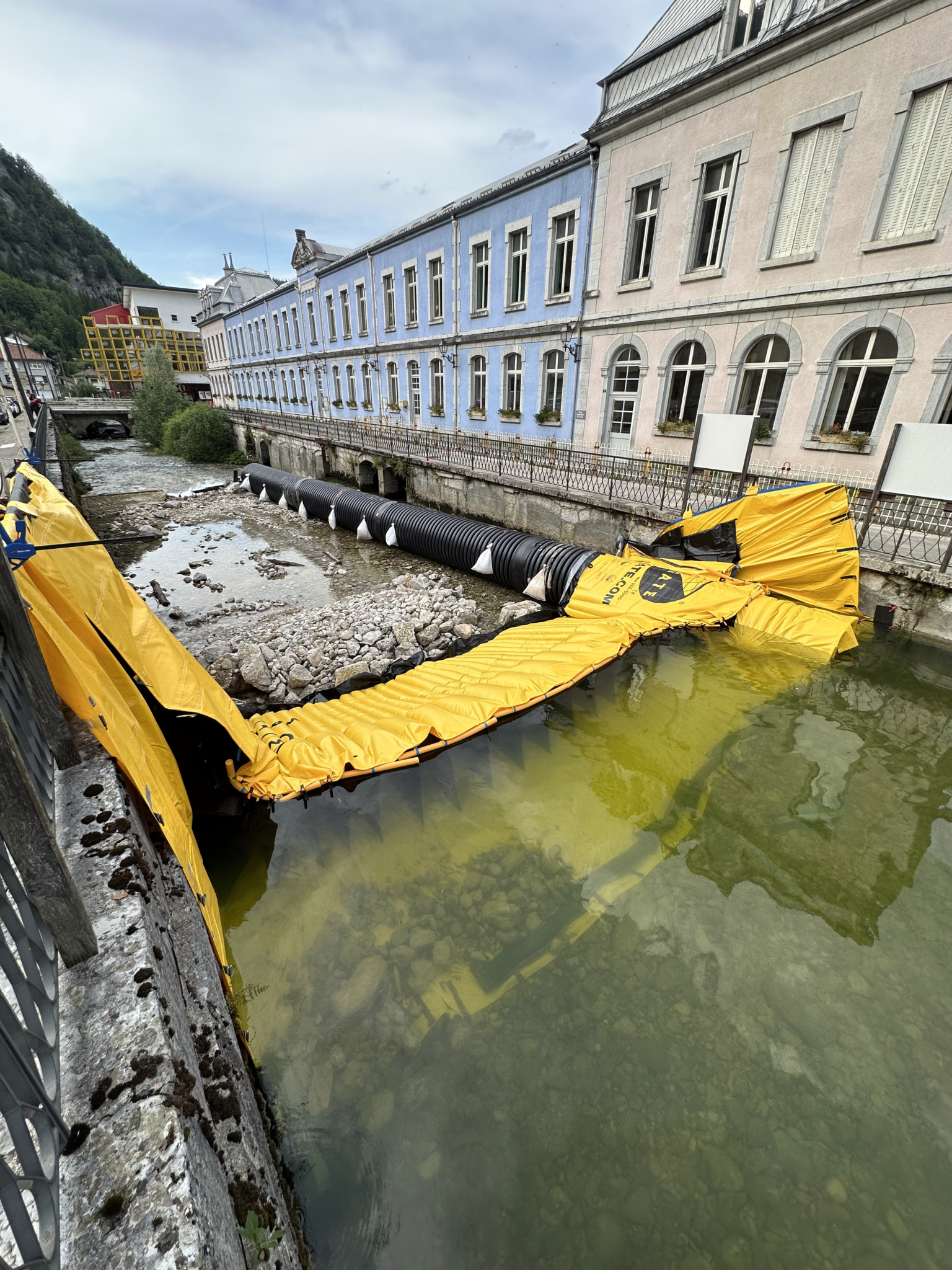

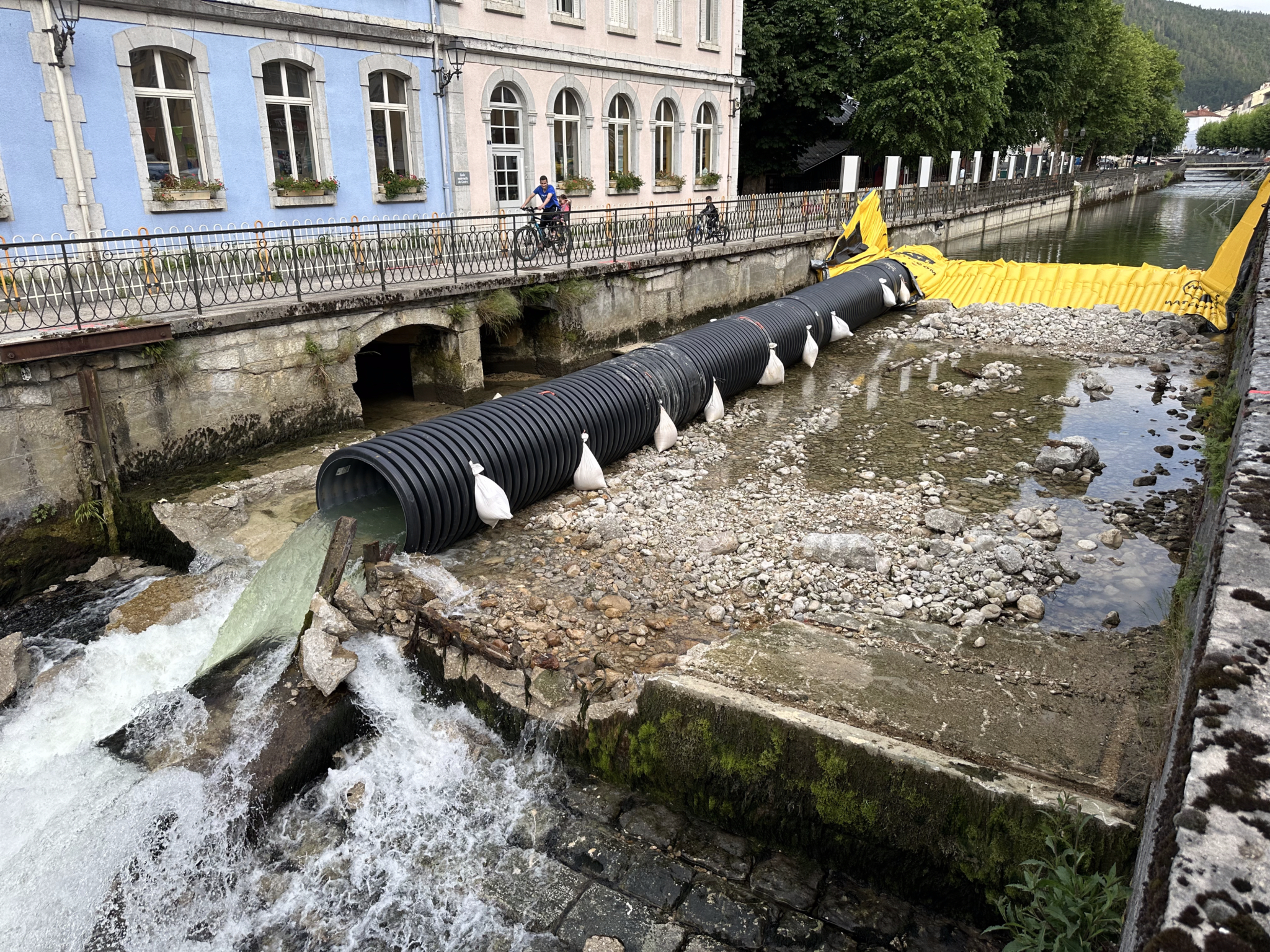

Batardeau souple Water-Gate avec canalisation DN1200 pour dérivation temporaire d’une rivière lors de l’effacement d’un seuil
Aval gauche : Water-Gate© + dérivation DN1200. Le flux amont est canalisé et rejeté à l’aval du seuil en cours d’effacement.

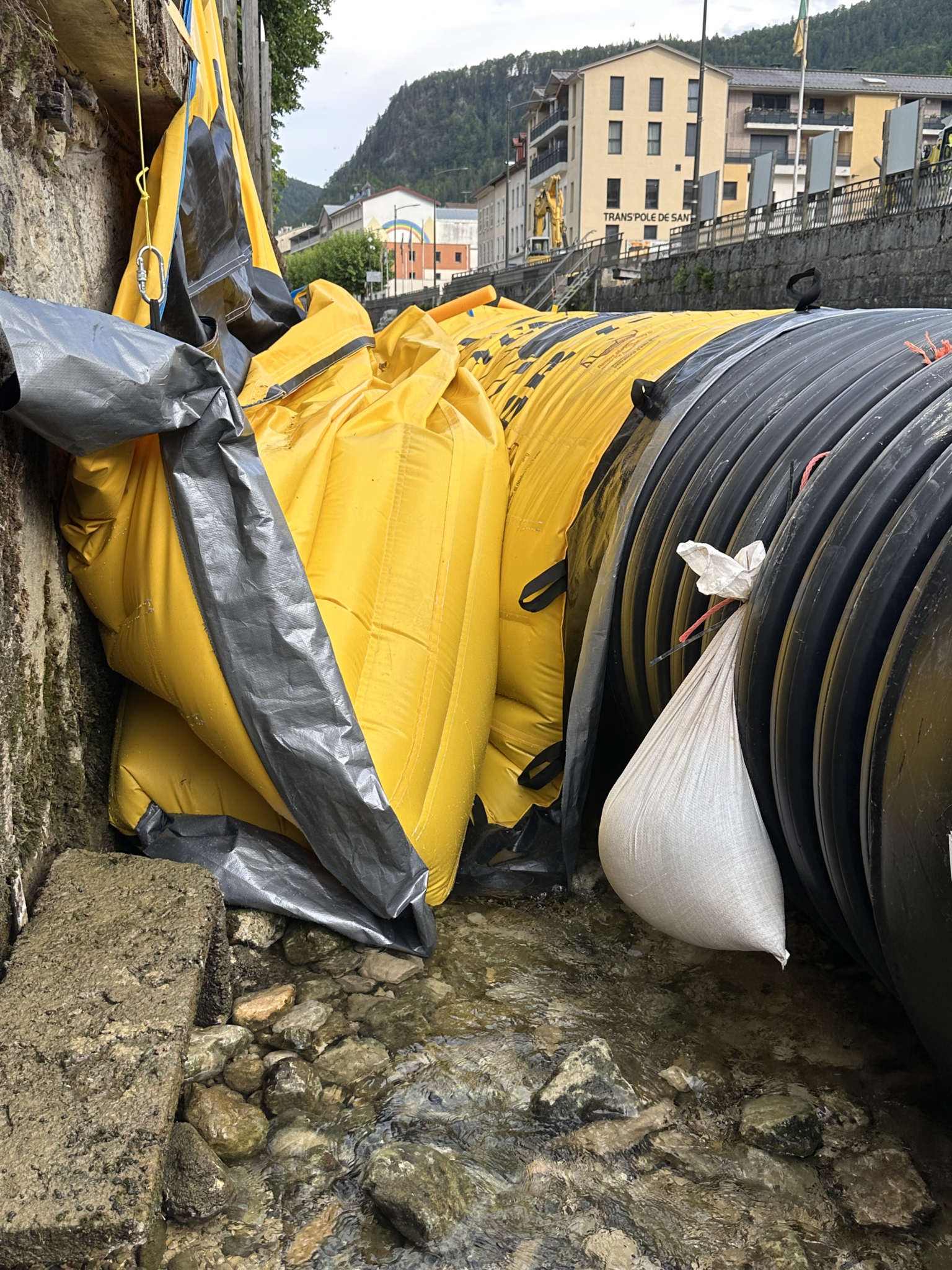

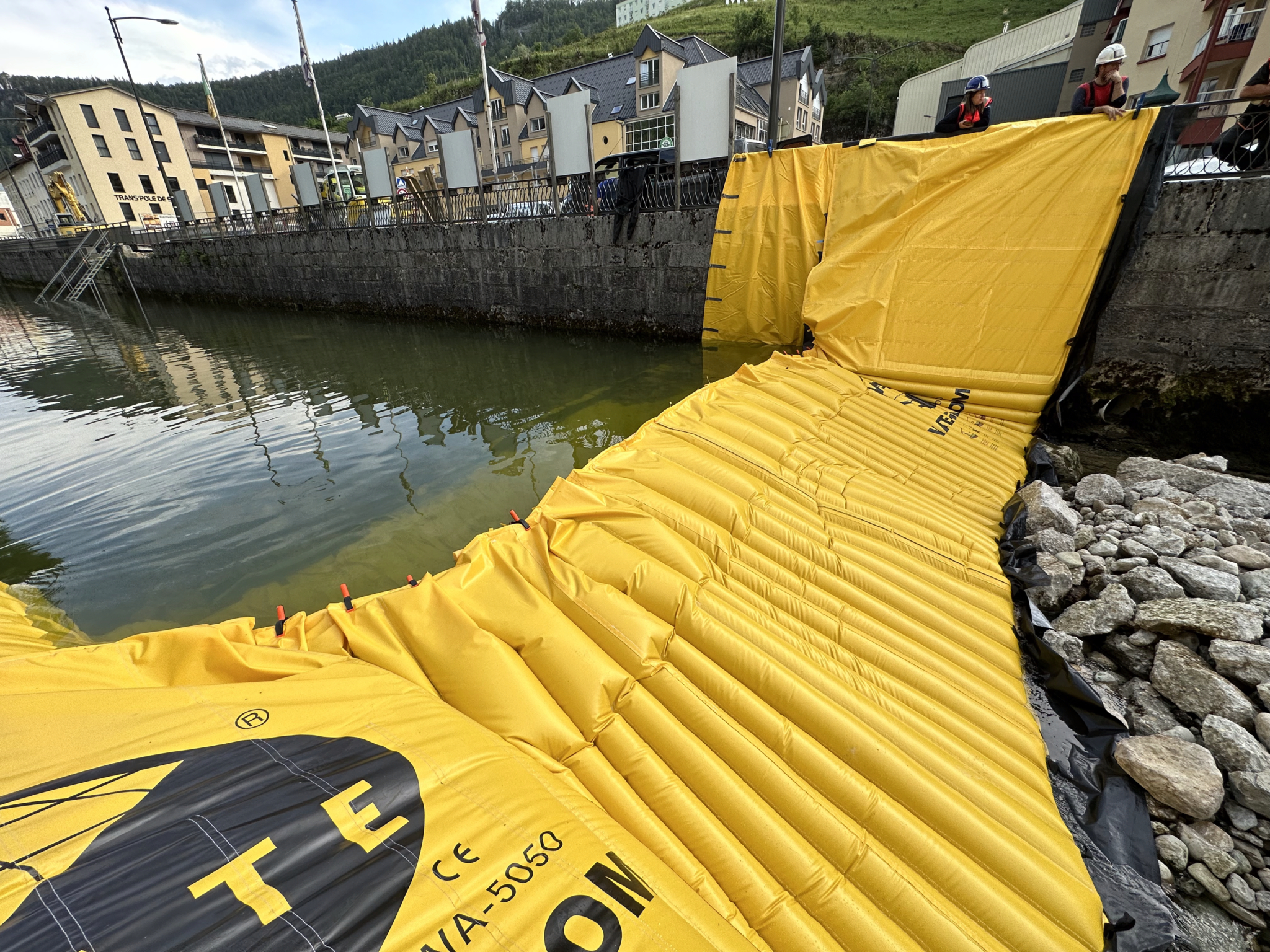

Batardeau souple Water-Gate appuyé verticalement contre un mur de rive avec canalisation DN1200 de dérivation
Aval du dispositif : Water-Gate© suit la DN1200 et assure un appui vertical à 90° sur le mur rive gauche. Fixation par cordelettes au garde-corps.

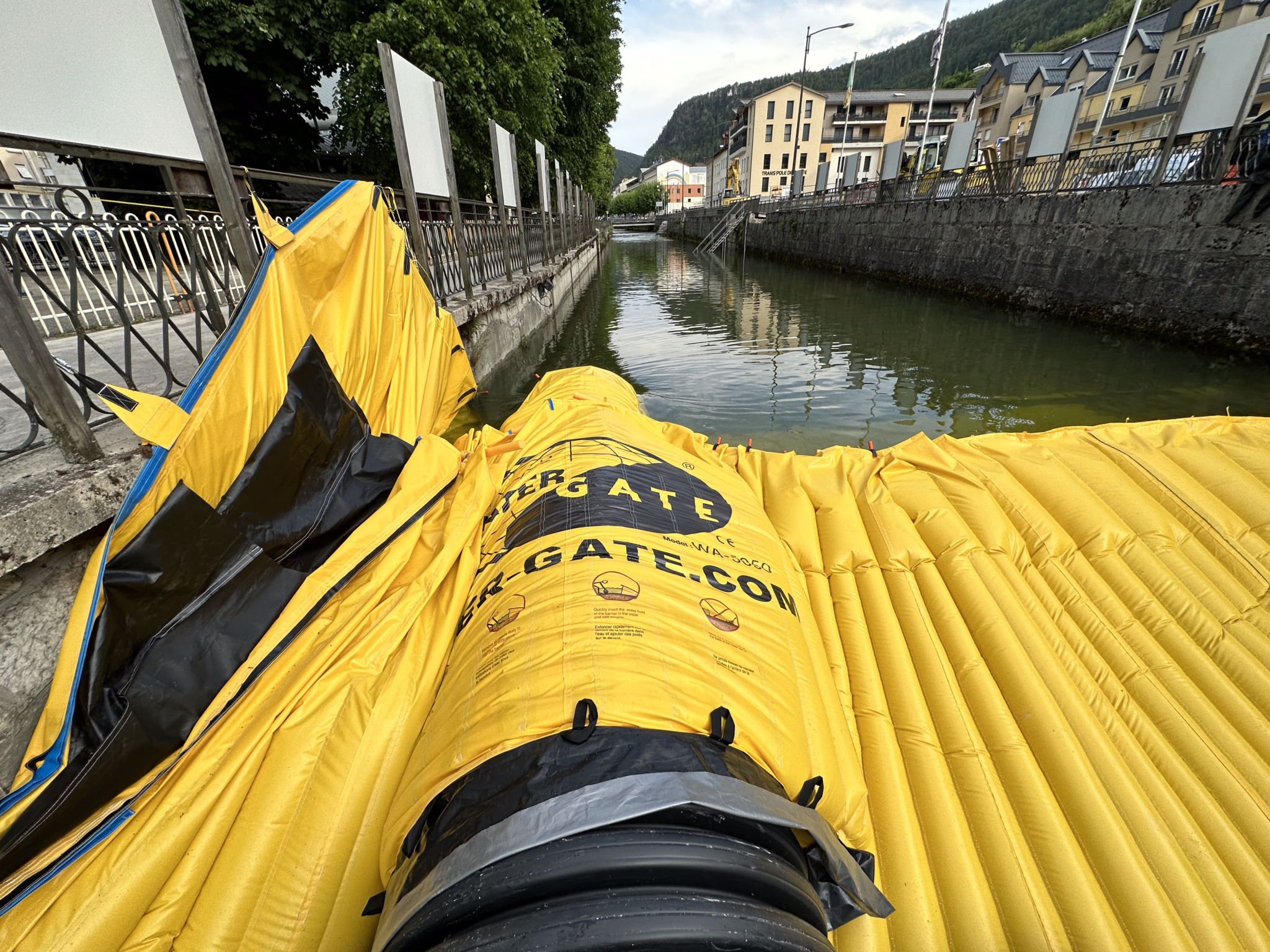

Jonction entre batardeau souple Water-Gate et canalisation DN1200 en dérivation, niveau d’eau amont 1 mètre
Gros plan : jonction Water-Gate© / entrée amont DN1200. La toile épouse le tuyau ; batardeau rempli ~80 %, niveau amont proche de 1 m.

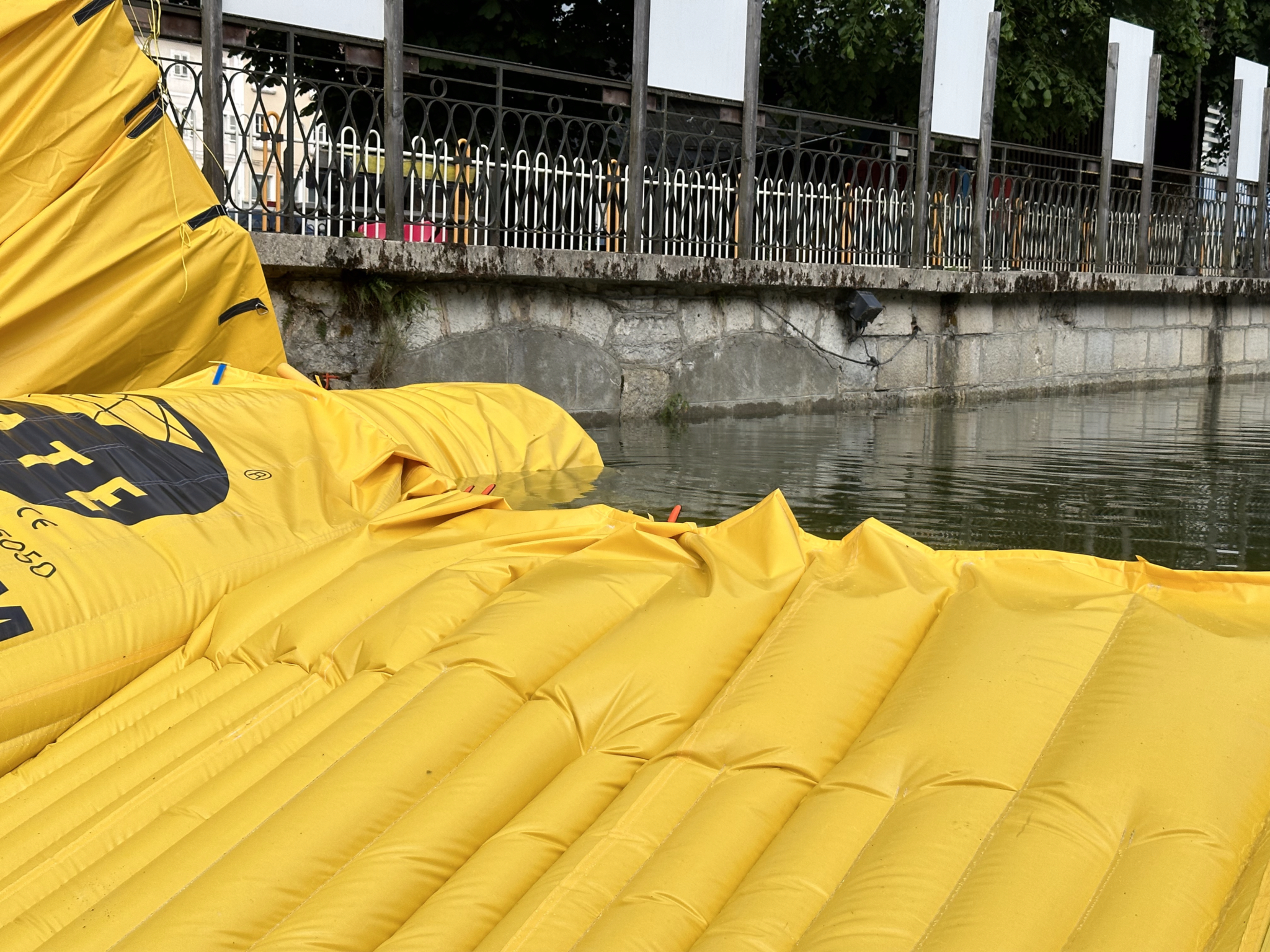

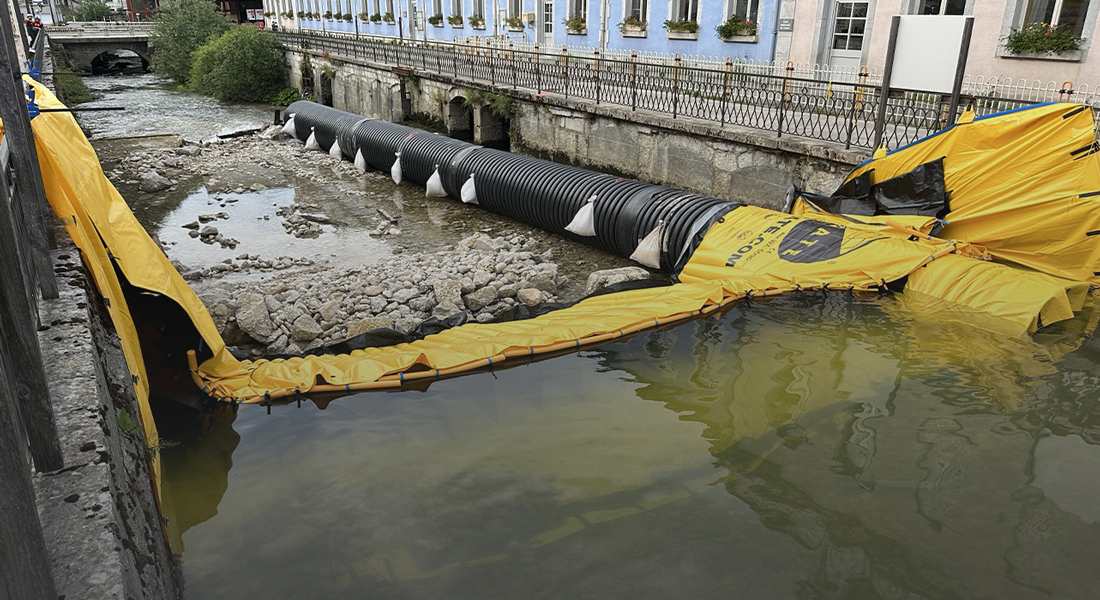

Vue du dispositif installé depuis la rive gauche. Batardeau souple Water-Gate en dérivation DN1200, vue rive gauche avec cloisons triangulaires visibles au niveau des coutures
Rive gauche : aperçu du dispositif. Bord d’attaque au fond de l’eau ; géométrie triangulaire des cloisons perceptible à la canalisation.

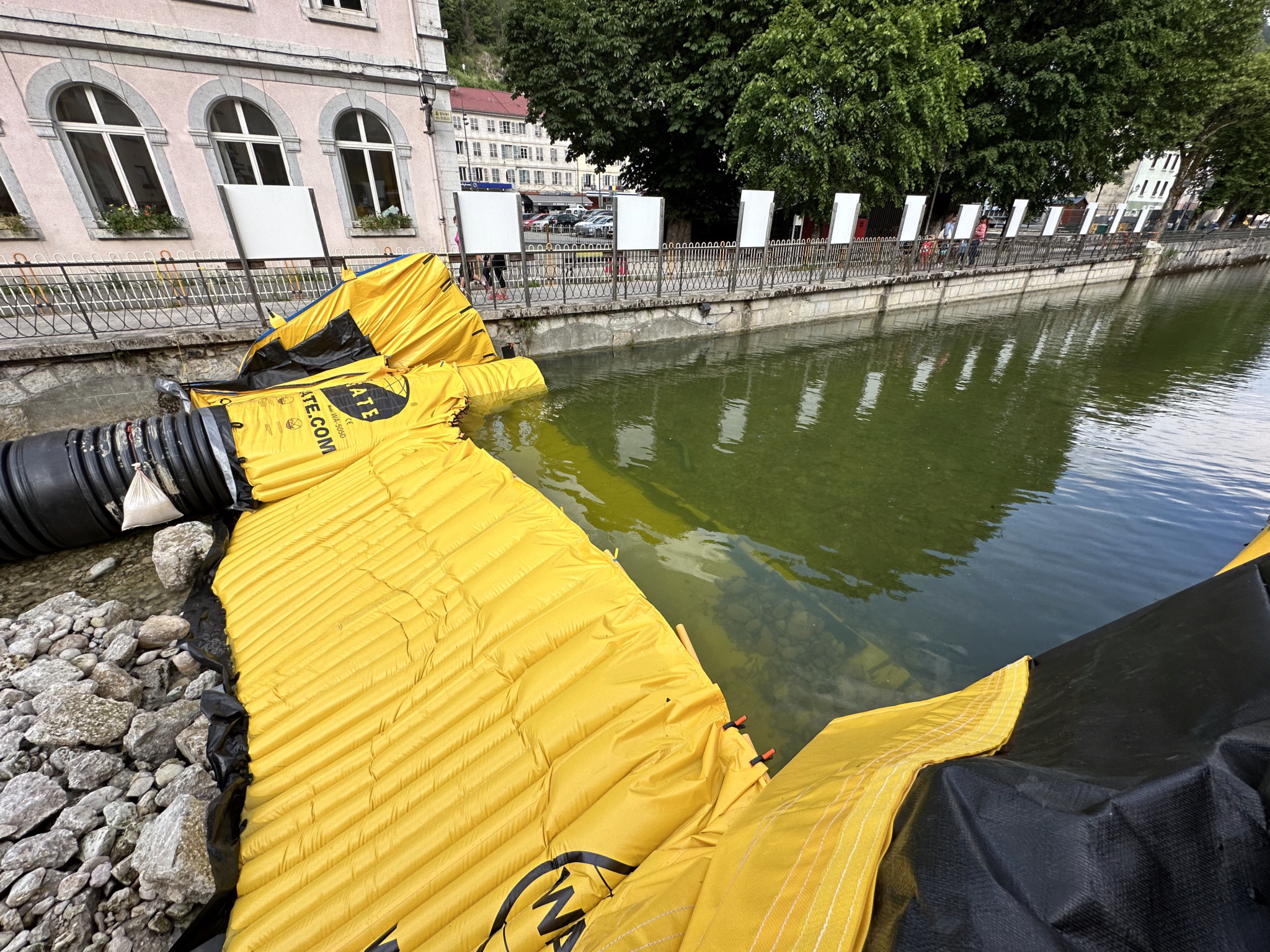

Vue amont batardeau souple Water-Gate avec sacs de lestage et dérivation DN1200 dans le canal maçonné
Vue amont rive gauche : sacs de lestage et galets stabilisent le bord d’attaque. Le batardeau épouse le fond et remonte sur les deux quais.
Charnière batardeau souple Water-Gate avec bavette anti-minage et point de blocage sur fond rocheux
Depuis la canalisation : charnière appuyée sur un amas de roches. La bavette anti-minage (bande noire) protège le fond du cours d’eau en cas de surverse.

Données techniques du chantier

Localisation

• Morez (Bourgogne-Franche-Comté), France

• Cours d'eau : La Bienne

• Contexte : Urbain

Dispositif

• Modèles : WA-5030 + WA-5050

• Longueur installée : 24.3 m

• Implantation : Perpendiculaire au flux

• Blocage : Aucun

Hydraulique

• Hauteur de rétention maximale installée : 127 cm

• Profondeur à l'installation : 40 cm

• Débit à l'installation : 1.2 m³/s

• Variation de niveau : Très forte

Gestion du flux

• Dérivation : Dérivation par canalisation

• Diamètre : DN1200

• Pompes : gravitaire

Sol

• Nature du fond : Graviers / galets

• Géométrie : Lit contraint / encaissé

• Pente : > 3 % → forte

• Contraintes d'accès : Accès contraint (berge, pente, etc.)

Environnement

• Objectif : Restauration de la continuité écologique

• Mesure environnementale : peche_de_sauvegarde

Retour technique - MegaSecur

“La mise en charge progressive du batardeau révèle immédiatement la capacité hydraulique de la canalisation DN1200.”

Équipe MegaSecur.Europe

Chantier réalisé par : Ocelian groupe Vinci Construction
