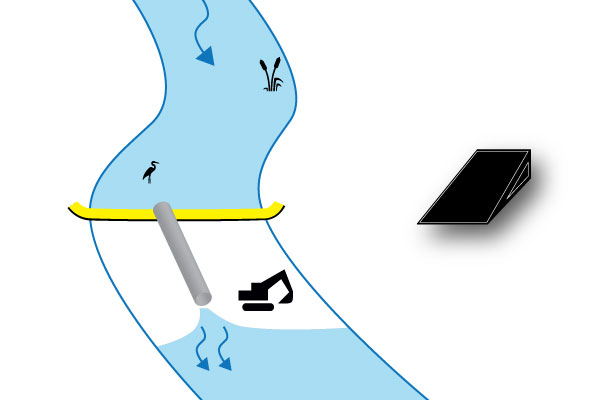

# 1 | Installation ⊥ vinkelrätt

Detta är den snabbaste och mest spektakulära installationen. Trycksättningen av bjälksättningen är ögonblicklig.

WaterGate passar alla flodbäddar: på grund av sin otroliga flexibilitet, den uppblåsbara bjälksättningen som anpassar sig till bankarna och vattenflödet oavsett terrängen.

WaterGate garanterar en utmärkt tätning tack vare det tryck som vattnet utövar på kulissen.

bjälksättning flodkanalisering
Fäst en Water-Gate© flexibel kofferdam mot en vägg med öppen vinkel.
Flexibel Water-Gate © kofferdamm för arbete i floder. Avtagbar damm med bypass vid rörledning.
Flexibel Water-Gate © kista som fungerar som ett kvarhållningsbassäng med dränering av överflödet med rörledning.
Flexibel Water-Gate © kofferdammar. Dränering av Caramy-floden i Brignoles.
Konstruktion av ett tillfartsspår skyddat av en flexibel Water-Gate © -kassa
Dränering av CARAMY-floden med flexibel Water-Gate © -damm. The Foresters Company
Vidarebefordran av Seymaz-floden i Genève med en flexibel Water-Gate © cofferdam och ett dubbelväggigt korrugerat rör.
Cofferdam Water-Gate © WA-5050 | 127 cm x 15,2 m placerad på ett korrugerat rör med diameter 800.

Hur ska grenrören installeras?

  1. Först och främst måste rörledarnas diameter vara korrekt dimensionerad, baserat på den observerade genomsnittliga flödeshastigheten för floden vid motsvarande period.
  2. Vi rekommenderar att du placerar rören under Water-Gate© -dammen för att optimera det användbara avsnittet och flödet.
    Korrugerade rör kan begravas vid kanten av banken eller placeras i sängen på en låg punkt beroende på arbetsplatsens begränsningar.
  3. Röret ska kilas med sandsäckar eller helst lera för att begränsa läckage vid rörets botten i 2 meter från framkanten.
  4. Täck lera med stenar för att öka friktionskrafterna innan du installerar Water-Gate©.
Kilning av ett ECOPAL-rör med lera, uppströms sida. Avsluta som kommer att ta emot den främre kanten av Water-Gate © flexibla kofferdamm
Stenar placeras över leran för att öka friktionskrafterna och förhindra att den flexibla kassan glider under trycksättningen.
Water-Gate © flexibla dammen rullas ut direkt i flodbädden på leran och stenar placeras på botten.

Avtagbar överströmning och flexibla rör för smala flodbäddar

Vid låga flödeshastigheter – mindre än 100 liter / s 360m3 / h – Det är möjligt att använda Water-Gate© DS-1200 överströmningsdamm som är placerad direkt på dammens kant. Evakueringen utförs av flexibla polyetenrör med en sektion på 450 mm.

Flexibla slangar är enkla att installera, med minskat fotavtryck och förmåga att kringgå hinder.

Detta sparar avsevärd tid för förberedelserna på arbetsplatsen.

Flexibel Water-Gate © -kassa installerad på en arm av en bergsflod med DS-1200-ytan utan dess flexibla rör.
Den flexibla utloppsslangen DP-3075, 450 mm i diameter, är fäst vid Water-Gate ©-dammen. Sedan rullar vi ut helt nedströms innan vi fyller vattnet.
Två Water-Gate © DP-1200 dammar installerade parallellt för att kanalisera floden uppströms.

Hur utför jag installationen?
Manöverens stadier

  1. Förberedelse av installationsområdet
    Ta bort skarpa föremål, ta bort flodslam / vas, placera stenar eller sandsäckar om marken är hal för att öka friktionskrafterna, installera stopp nedströms om strömmen är stark, placera ballastpåsarna uppströms för manövrering, rengör flodens stränder.
  2. Förberedelse på flodbank
    Veckla ut de flexibla bjälksättningarna, depilera dem, sätt ihop dem igen.
  3. Placering i vattendraget
    Om längden på en enda bjälksättning är tillräcklig, rulla den direkt mot vattenströmmen och depliera den. Dra annars i de förhandsanslutna bjälksättningarna genom att hålla krokanslutningarna ovanför vattenytan. Centrera bjälksättningen, se till att ändarna är uppe på flodbankerna.
  4. Inneslutning
    Placera fastsättningen längst ner i vattnet. Håll den upprätt på krokanslutningen tills bjälksättningen kommer under tryck.
  5. Lastanordningar
    Lasta krokanslutningen med hjälp av lastpåsar eller stenar i vattnets strömriktning.
  6. Säkringar
    Om flodbankerna är vertikala, fäst ändarna på den borttagbara bjälksättningen så att den inte faller tillbaka i vattnet.
